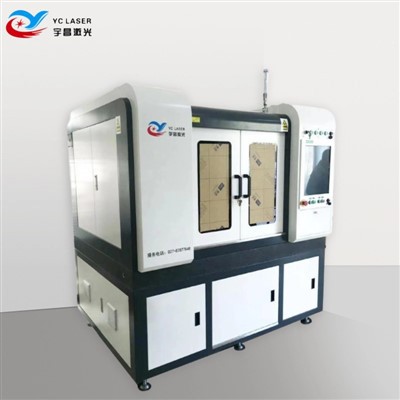

Прецизна лазерна обработка за PCB и електронни субстрати


YCLaser предоставя персонализирани системи за лазерно рязане заPCB субстрати, FPC, HDI платки, метални субстрати и керамични субстрати. Нашите системи поддържат прецизно рязане, отделяне на панели, прорези и пробиване с различни лазерни източници, избрани според изискванията за качество на материала, дебелината, размера на елементите и-ръба.



От разработването на прототип до производствените приложения, ние предоставяметестване на проби и оценка на процесаза да помогне на клиентите да изберат подходящата лазерна конфигурация, преди да закупят оборудване.



Поискайте примерен тест







ПХБ материали, които обработваме


Различните структури на печатни платки изискват различни лазерни източници и стратегии за обработка. Нашите машини за лазерно рязане на печатни платки могат да бъдат конфигурирани за набор от твърди, гъвкави, метални и керамични субстрати.

Твърда печатна платка

  • FR4 субстрати
  • Твърди печатни платки
  • HDI платки
  • Многослойна печатна платка
  • Композитни субстрати



Гъвкава печатна платка

  • FPC
  • Гъвкави вериги
  • Тънки електронни субстрати
  • Гъвкави медни конструкции



Метални субстрати

  • Медни подложки
  • Алуминиеви субстрати
  • PCB с метална-сърцевина
  • Медни и алуминиеви слоеве



Керамични субстрати

  • Двуалуминиев оксид (Al₂O₃)
  • Алуминиев нитрид (AlN)
  • DBC
  • AMB
  • LTCC / HTCC



За материали с различни състави или дебелини лазерните параметри се разработват чрез тестване на проби, вместо да се разчита на единична стандартна конфигурация.





PCB substrate Laser Cutting Samples

Образци за лазерно рязане на PCB

Безплатно тестване на проби или производство по договор



Пазар на PCB лазерни машини и индустриални приложения



TheПазар на PCB лазерни машинисе развива заедно с нарастващото търсене на прецизно електронно производство, силова електроника, полупроводникови опаковки и компактни електронни устройства. Тъй като проектите на печатни платки стават по-малки и по-сложни, производителите все повече изискват гъвкави решения за обработка за рязане, депанелиране, пробиване и прецизна обработка на субстрата.

Лазерната обработка се използва в различни сегменти на PCB индустрията, от конвенционални твърди платки и FPC до HDI, медни субстрати и усъвършенствани керамични субстрати.

Основните области на приложение включват:



Пазарът на PCB лазерни машини също обхваща различни лазерни технологии, включителнофибролазер, UV наносекунден лазер и UV пикосекунден лазер. Подходящата система зависи от материала на субстрата, дебелината, съдържанието на мед, размера на елементите, производствения обем и изискваното качество на обработка.

Поради тази причина изборът на машина трябва да се основава на действителния материал и приложение на печатни платки, а не само на мощността на лазера.



Приложения за лазерна обработка на печатни платки



Машина за лазерно рязане на PCB може да извършва няколко без{0}}контактни процеса върху електронни субстрати.



ПроцесТипични приложения
Лазерно рязанеКонтурно рязане на печатни платки и прецизно профилиране
Лазерно депанелиранеРазделяне на отделни дъски от панели
Лазерно нарязванеСлотове, жлебове и отвори
Лазерно пробиванеФункционални отвори и прецизни отвори
Фино рязанеТънки и малки електронни субстрати
Рязане на керамичен субстратСубстрати от алуминий, AlN, DBC и AMB



В сравнение с механично фрезоване или рязане с нож, лазерната обработка елиминира директния контакт на инструмента със субстрата. Това може да помогне за намаляване на механичното напрежение и е особено полезно за деликатни вериги, тънки субстрати и сложни контури.





Предимства на PCB лазерна машина за прецизна обработка



Обработка без{0}}контакти

1

>>

Високо{0}}прецизна обработка

2

>>

Гъвкаво производство

3

>>

Подравняване на зрението

4

>>

Възможност за много-материали

5

1

Обработка без{0}}контакт:Лазерното рязане не изисква механичен режещ инструмент за контакт с печатната платка. Това помага за намаляване на вибрациите и механичното напрежение по време на депанелиране и контурно рязане.

2

Високо{0}}прецизна обработка:Системи за прецизно движение, лазерно сканиране и позициониране на CCD визията могат да се комбинират за обработка на малки елементи и сложни геометрии на печатни платки.

3

Гъвкаво производство:Лазерната обработка се управлява-от софтуер, което позволява да се променят моделите на рязане, без да се произвежда специална механична матрица или режещ инструмент.

4

Подравняване на зрението:CCD системите за зрение могат да идентифицират опорни точки и да компенсират отклоненията в позиционирането, като помагат за поддържане на постоянна точност на рязане по време на производство.

5

Мулти{0}}способност за материали:Могат да се избират различни лазерни източници и конфигурации на мощност за FR4, FPC, медни, алуминиеви и керамични субстрати, вместо да се използва една лазерна конфигурация за всеки материал.

Изберете подходящия лазер за вашата печатна платка

Изборът на лазер зависи от материала на печатната платка, дебелината, съдържанието на метал, размера на елемента и необходимото качество на ръба.



Получете препоръка за машина



Оптичен лазер

За метални-богати и по-дебели субстрати

Подходящите приложения включват:

  • Медни подложки
  • Алуминиеви субстрати
  • PCB с метална-сърцевина
  • По-дебели дъски,-съдържащи метал

Влакнестите лазери осигуряват висока ефективност на обработка на метални субстрати и могат да бъдат конфигурирани за приложения за рязане и нарязване.



→ Вижте машина за лазерно рязане на медна платка

UV наносекунден лазер

За тънки и прецизни субстрати

Подходящ за приложения, изискващи по-фина обработка и контролирани топлинни ефекти, включително:

  • Тънка печатна платка
  • FPC
  • HDI
  • Керамични подложки
  • Малки прецизни функции

UV лазерната обработка може да бъде особено полезна, когато чувствителността на материала и качеството на ръба са важни.



→Вижте UV наносекундна лазерна машина за рязане

UV пикосекунден лазер

За фини микро-функции

За приложения, изискващи по-строг контрол на термичните ефекти и по-малки характеристики, UV пикосекундните лазери могат да бъдат разгледани за:

  • фини линии
  • Малки слотове
  • Микро функции
  • Прецизни електронни субстрати

→ Машина за ултравиолетово пикосекундно лазерно рязане





Приложения за лазерно рязане на печатни платки



PCB Laser Cutting Applications



PCB лазерни машинни решения за вашето приложение



КатоПазар на PCB лазерни машинипродължава да се движи към по-малки характеристики, по-сложни субстрати и по-високи изисквания за обработка, изборът на правилната лазерна система става все по-важен.



Изпратете ни вашетоматериал, дебелина, чертеж и проби. Нашите инженери могат да оценят приложението, да извършат тестване на проби и да препоръчат подходяща конфигурация на PCB лазерна машина.






1. Изпратете вашите мостри

Предоставете мостри на печатни платки, FPC, медни, алуминиеви или керамични субстрати.

2. Оценка на материала

Нашите инженери оценяват структурата на материала, дебелината и изискванията за обработка.

3. Лазерна селекция

Влакна, UV или UV пикосекундна обработка могат да бъдат оценени според приложението.

4. Рязане на проби

Ние разработваме подходящи параметри на обработка и извършваме проби за рязане.

5. Оценка на резултата

Оценяват се качеството на рязане, точността на размерите, състоянието на ръбовете и други изисквания.

6. Препоръка за машината

Въз основа на резултатите от теста препоръчваме подходяща конфигурация на машината.



Поискайте безплатно тестване на проби от печатни платки



ЧЗВ

В: Каква точност на позициониране може да постигне машината за лазерно рязане на печатни платки?

О: За стандартната прецизна конфигурация точността на повтарящо се позициониране X/Y е до ±5 μm, докато визуалната точност на позициониране на CCD може да достигне ±5 μm. Действителният толеранс на рязане зависи от материала, дебелината, геометрията, лазерния източник и параметрите на процеса.

В: Каква система за движение се използва за прецизна обработка на печатни платки?

О: Машината използва внесен линеен двигател с решетъчна скала 0,5 μm за обратна връзка за прецизна позиция. Тази архитектура на затворен-цикличен цикъл помага да се поддържа стабилността на позициониране по време на рязане с висока-прецизност и обработка на контури.

Въпрос: Каква е работната площ и скоростта на обработка?

A: Типична конфигурация осигурява работна площ 600 × 600 mm със скорости на обработка до 500 mm/s. Действителната скорост на рязане зависи от материала на печатната платка, дебелината, геометрията, лазерната мощност и необходимото качество на ръба. (Размери с възможност за персонализиране)

В: Колко точна е работната маса на машината?

A: Прецизността на работната маса е посочена на По-малко или равно на 0,015 mm за референтната конфигурация. Комбинирана с линейно-позициониране на двигателя, решетка-мащабна обратна връзка и CCD подравняване, платформата е проектирана за прецизна обработка на печатни платки и субстрати.

В: Какво определя крайния толеранс на рязане и качеството на ръба?

О: Крайните резултати зависят от повече от номиналната точност на позициониране на машината. Ключовите фактори включват тип материал, дебелина на субстрата, дължина на вълната на лазера, мощност на лазера, качество на лъча, размер на оптично петно, скорост на рязане, позиция на фокуса, работно задържане и стратегия за обработка.
Поради тази причина спецификациите на машината трябва да се оценяват заедно с действителните резултати от пробите.

Въпрос: Може ли машината да бъде тествана с нашите мостри на печатни платки преди покупка?

A: Да. Препоръчваме тестване на проби за взискателни приложения на печатни платки и субстрати. Клиентите могат да предоставят проби или чертежи, а нашите инженери могат да оценят материала, дебелината, геометрията, необходимата точност и качеството на ръбовете, преди да препоръчат подходяща лазерна конфигурация.
