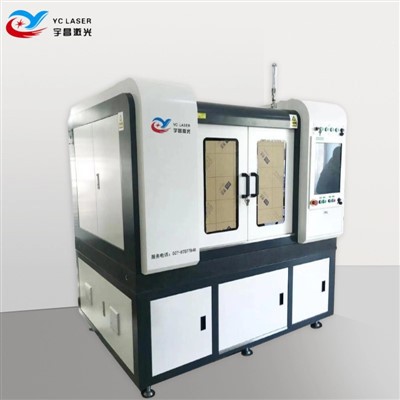

Представяне на продукта
Нашата машина за лазерно рязане и пробиване на DBC захранващ модул е професионално решение за прецизна лазерна обработка на DBC (Direct Copper Ceramic Substrate) захранващи модули (IGBT, SiC, GaN и др.). Използвайки високо{2}}ефективна фибролазерна технология, той постига прецизно рязане, пробиване и повърхностна обработка на слоеве от алуминиев нитрид (AlN), алуминиев оксид (Al₂O₃) и-безкислородни медни слоеве.
Това оборудване вече се използва широко в производството на мощни модули от висок{0}}клас като електронен контрол на нови енергийни превозни средства, фотоволтаични инвертори и промишлени честотни преобразуватели, като помага на клиентите да подобрят производителността на продукта и производствения добив.
Характеристики
Прецизна многослойна обработка
Използва интелигентна лазерна система за контрол на параметрите за прецизен контрол на дълбочината на рязане
Постига чисто разделяне на керамичния и медния слой, предотвратявайки дифузията на-засегната зона (HAZ < 30 μm)
Точността на обработка достига ±0,01 mm, осигурявайки перфектна последователност между захранващите клеми и граничните размери
Специални акценти на процеса
Рязане-без пукнатини: Постига рязане без-пукнатини-на керамичния слой чрез собствена технология за импулсен контрол
Селективно ецване: Прецизно премахва специфични зони от медния слой, без да уврежда основната керамика
Микро{0}}чрез масивна обработка: Обработка на отвори за разсейване на топлината с диаметър 0,1-0,5 mm и отвори за свързване на DBC
3D Contour Machining: Адаптира се към стъпаловидната структура и извитата форма на силовите модули
Технически данни
|
Елемент |
Параметър |
|
Дължина на вълната на лазера |
1060-1080 nm |
|
Изходна мощност на лазера |
150W (по избор) |
|
Макс. диапазон на рязане |
300*300 мм |
|
Дебелина на рязане |
0,2-2 мм (в зависимост от материала) |
|
Прецизност на многократно позициониране на оста X/Y |
±3µm |
|
CCD система за визуално позициониране |
Точност на позициониране ±5µm |
|
Скорост на обработка |
0-2500 мм/мин |
|
Максимално ускорение |
1.0G |
|
Точност на обработка |
±0,01-0,02 мм |
|
Прецизност на работната маса |
По-малко или равно на 0,015 mm |
|
Режим на предаване |
линеен двигател +0.1µm решетъчна линийка |
|
Цялата мощност на машината (без вентилатор) |
По-малко или равно на 6KW |
|
Общо тегло на цялата машина |
Около 1700 кг |
|
Външен размер (дължина*ширина*височина) |
1400*1500*1800мм (за справка) |
DBC лазерна пробивна машина Сценарии за приложение
IGBT силови модули
Модел на медния слой на основната верига
Прецизно рязане на керамичен субстрат
Полупроводникови модули от трето-поколение (SiC/GaN)
Отделна обработка на клеми за сигнал и захранване
Обработка на захранващи модули след-опаковане
