Описание на продукта
Това оборудване използва усъвършенствани лазери с влакна за ефективно рязане и набраздяване на метални субстрати като медни и алуминиеви субстрати, осигурявайки-решение за прецизна обработка на едно място за производство на субстратни материали в области като 5G комуникация, нови енергийни превозни средства и високо-мощни светодиоди.
Въведение в оборудването

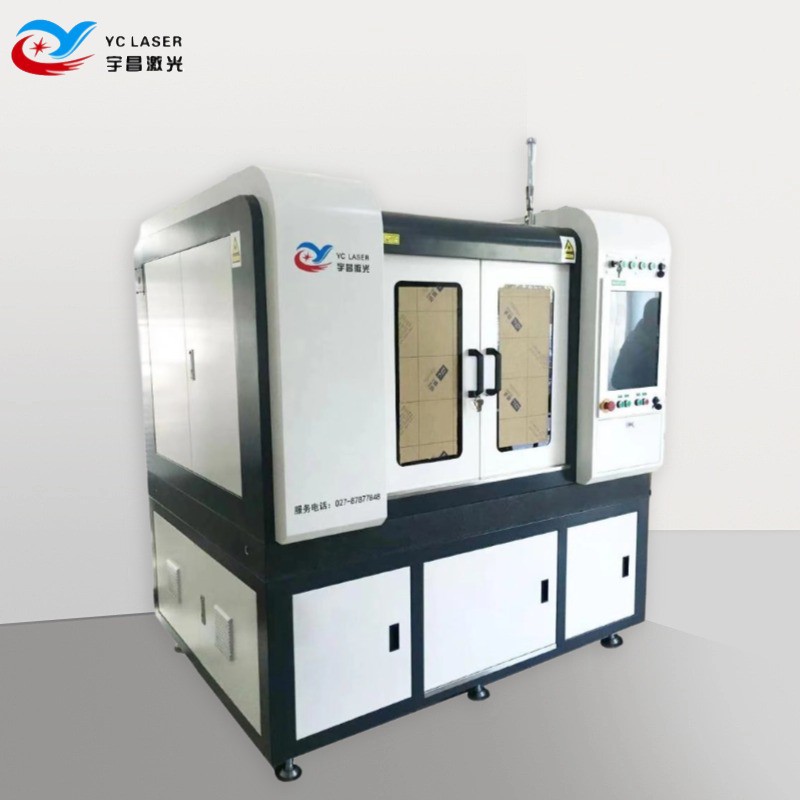

ThePCB машина за лазерно рязане на медприема интегрирана затворена структура от мраморна платформа и портал, притежаваща отлична твърдост, устойчивост на удар и висока -стабилност при скорост. Той е оборудван с внесен линеен двигател с магнитна левитация, 0,5-микрона-ниво с висока-прецизна решетъчна линийка и напълно затворен-контурна шинна CNC система, осигуряваща бърза реакция, прецизно позициониране и ниски изисквания за поддръжка. Препоръчван за високоефективно масово производство, той е подходящ за бързо рязане на алуминиеви субстрати и дебели медни плочи.
Предимства
Фокусирано място:
Влакнестите лазери могат да достигнат минимален размер от 25 µm.
01
Автоматично-фокусиране:
Динамично-фокусиране в реално време за компенсиране на неравностите на основата.
02
Професионален софтуер за рязане:
Автоматично идентифицира различни слоеве (меден слой, субстратен слой) и разпределя оптимални лазерни параметри.
03
Интелигентно рязане при скок:
Оптимизира пътя на рязане и намалява натрупването на топлина.
04
Авангардно качество:
Без грапавини, без карбонизация, без разслояване.
05
Технически данни
|
Артикул |
Параметър |
|
Дължина на вълната на лазера |
1060-1080 nm |
|
Изходна мощност на лазера |
1500W (по избор) |
|
Макс. диапазон на рязане |
600*600 мм |
|
Прецизност на многократно позициониране на оста X/Y |
±5µm |
|
Скорост на обработка |
0-500 mm/s |
|
Максимално ускорение |
1.2G |
|
CCD визуална точност на позициониране |
±5µm |
|
Прецизност на работната маса |
По-малко или равно на 0,015 mm |
|
Режим на предаване |
Импортиран линеен двигател +0.5µm решетъчна линийка |
|
Цялата мощност на машината (без вентилатор) |
По-малко или равно на 7KW |
|
Общо тегло на цялата машина |
Около 1800 кг |
|
Външен размер (дължина*ширина*височина) |
1800*1470*1890 мм (за справка) |
Приложения
1. Производство на печатни платки:
Използва се в различни индустрии за печатни платки на базата на мед-, алуминий-и керамика-, особено подходящи за рязане на медни и алуминиеви метални подсилващи плочи в FPC гъвкави платки.
2. 3C Electronics:
Малки тънко-корпусни метални структурни части, особено подходящи за 2D лазерна обработка след щамповане и формоване на корпуси на цифрови продукти.
3. Други индустрии:
Прецизна микрообработка на тънки метални, керамични и легирани листове.
